Vue d’ensemble - Plateforme mSwitch LI

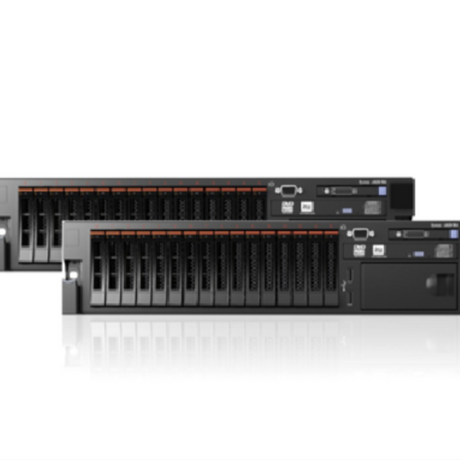

La plateforme mSwitch LI est composée du serveur LI (LIS) et de la passerelle LI (GW).

SERVEUR LI

Le serveur LI est un serveur à architecture navigateur/serveur. Les opérateurs de support configurent et gèrent les services depuis la console serveur LI.

Le serveur LI agit en tant que serveur de gestion et serveur de transmission d’informations connexes d’interception (Intercept Related Information-IRI).

En tant que serveur de gestion, le serveur LI gère et autorise le processus légal d’interception. Pour l’interception vocale, le serveur LI communique avec le SLR du réseau.

Lorsqu’il agit en tant que serveur de transmission IRI, si la cible d’interception effectue ou reçoit un appel, le serveur LI reçoit l’IRI du SLR.

Le serveur LI prend en charge diverses interfaces de transfert. Il reçoit les demandes d’interception de LEA par l’intermédiaire du port 1 de l’interface de transfert standard (HI1) et envoie les résultats de l’IRI d’interception à LEA par l’intermédiaire du port 2 de l’interface de transfert standard (HI2).

LI GATEWAY

En tant que dispositif d’interception, la passerelle LI (LI Gateway-GW) convertit les signaux vocaux IP transmis à l’intérieur du cœur de réseau en données ISDN User Part (ISUP)/SIP, et les transmet à l’installation de surveillance policière (LEMF) via l’interface HI 3 via une ligne E1. L’interface CC IP est également prise en charge.

Fonctionnalités - Plateforme mSwitch LI:

- CONFORME AUX SPÉCIFICATIONS LI PUBLIÉES PAR LES ORGANISMES DE NORMALISATION : ETSI, 3GPP, ANSI

- PREND EN CHARGE DIVERSES INTERFACES DE TRANSPORT (HANDOVER INTERFACE-HI) DÉFINIES PAR DIFFÉRENTES ORGANISATIONS NATIONALES ET DE NORMALISATION

- INTEROPÉRABLE AVEC UN ÉQUIPEMENT LI TIERS

Caractéristiques - Plateforme mSwitch LI :

SERVEUR LI

Plate-forme matérielle et système d’exploitation : serveur ATCA ou x86 ; système d’exploitation Linux

Fiabilité : 1+1 haute disponibilité

Interface

- Interface de gestion : GE

- Interface de signalisation : GE

Protocole : HI1, HI2 des spécifications ETSI ; SNMP ; Telnet

Performance

- LEA max soutenu : 30

- Cibles LI max provisionnées : 12K

PASSERELLE LI

Plate-forme matérielle et système d’exploitation : châssis cPCI ; Vxworks

Fiabilité : 1+1 haute disponibilité

Interface

- Interface de gestion : FE

- Interface de signalisation : FE, E1

Protocole : PRI. SS7 ISUP, SIP ; SNMP ; RTP, RTCP

Rendement : Nombre maximal d’appels simultanés interceptés pris en charge par la carte de ligne E1 : 300 m
