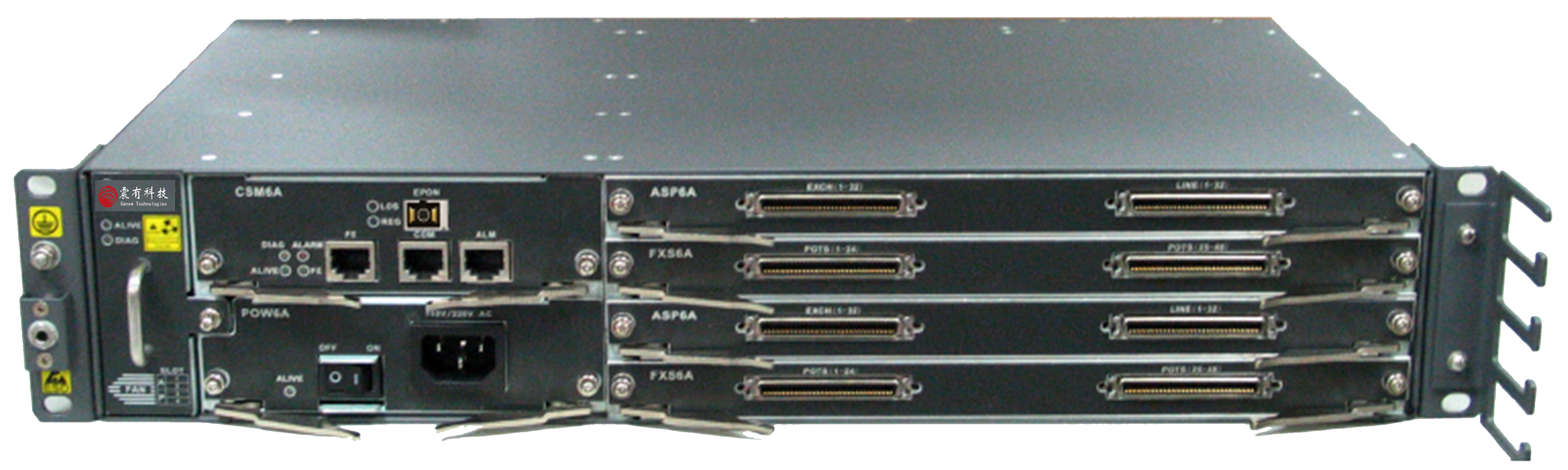

ian b1202
GENEW
Vue d’ensemble :
Le iAN B1202 est un MSAP (Multi-Service Access Platform) économique et un dispositif d’accès intégré idéal pour le remplacement du cuivre par la fibre. Il joue un rôle important dans la construction NGN. Le iAN B1202 peut fonctionner en tant que FTTB ONU dans le système EPON pour interopérer avec OLT afin de fournir un accès multi-services, comprenant l’accès Internet haut débit, les services vidéo et la voix sur IP. Il peut également fonctionner comme un dispositif d’accès à large bande de classe opérateur ou une passerelle multimédia.
Fonctionnalités :
Convient aux applications FTTC, FTTN et FTTB
Large gamme d’interfaces clients, y compris ADSL2+, POTS.
Prend en charge l’interface de liaison montante optique/électrique EPON ou 2GE
Compatible EPON avec IEEE802.3ah-2005
Application VoIP : Auto-négociation H.248 V1/V2. Prend en charge plusieurs formats de codage vocal, suppression du silence, compensation des paquets perdus, annulation d’écho, génération de bruit de confort (GNC), détection d’activité vocale (VAD), RFC2833, T.38/T.30. Prend en charge du double autoguidage, connexion hairpin, VMWI (pour message vidéo et affichage immédiat de charge d’appel)
Commutation L2 : Les ports prennent en charge la commutation de vitesse filaire, structure VLAN conforme TR-101, table d’adresses MAC 8K, Trunk, RSTP, transfert de paquets jumbo, et miroir de port
Qualité de service conforme à la norme ITU-T Y.1291, y compris la classification de la circulation, le marquage des priorités, les files d’attente et l’ordonnancement, le policing et le shaping du trafic, l’évitement de la congestion et la gestion de la mémoire cache
Multicasting : IGMP V1/V2/V3, prend en charge IGMP snooping et le protocole de contrôle multicast dynamique, 1024 groupes multicast, prend en charge la fonction de départ rapide
Sécurité : Isolation de couche 2, contrôle flooding, spoofing d’adresse MAC, contrôle flooding d’adresses MAC, filtre d’adresse MAC, filtre DHCP, prévention des usurpations de passerelle ARP, prévention des usurpations d’adresse IP, attaque anti DOS, ACL (Access Control List) et protection CPU
Identification des ports : DHCP Option82, PPPoE+
Faible consommation d’énergie et confort acoustique
Vue d’ensemble :
Le iAN B1202 est un MSAP (Multi-Service Access Platform) économique et un dispositif d’accès intégré idéal pour le remplacement du cuivre par la fibre. Il joue un rôle important dans la construction NGN. Le iAN B1202 peut fonctionner en tant que FTTB ONU dans le système EPON pour interopérer avec OLT afin de fournir un accès multi-services, comprenant l’accès Internet haut débit, les services vidéo et la voix sur IP. Il peut également fonctionner comme un dispositif d’accès à large bande de classe opérateur ou une passerelle multimédia.
Fonctionnalités :
Convient aux applications FTTC, FTTN et FTTB
Large gamme d’interfaces clients, y compris ADSL2+, POTS.
Prend en charge l’interface de liaison montante optique/électrique EPON ou 2GE
Compatible EPON avec IEEE802.3ah-2005
Application VoIP : Auto-négociation H.248 V1/V2. Prend en charge plusieurs formats de codage vocal, suppression du silence, compensation des paquets perdus, annulation d’écho, génération de bruit de confort (GNC), détection d’activité vocale (VAD), RFC2833, T.38/T.30. Prend en charge du double autoguidage, connexion hairpin, VMWI (pour message vidéo et affichage immédiat de charge d’appel)
Commutation L2 : Les ports prennent en charge la commutation de vitesse filaire, structure VLAN conforme TR-101, table d’adresses MAC 8K, Trunk, RSTP, transfert de paquets jumbo, et miroir de port
Qualité de service conforme à la norme ITU-T Y.1291, y compris la classification de la circulation, le marquage des priorités, les files d’attente et l’ordonnancement, le policing et le shaping du trafic, l’évitement de la congestion et la gestion de la mémoire cache
Multicasting : IGMP V1/V2/V3, prend en charge IGMP snooping et le protocole de contrôle multicast dynamique, 1024 groupes multicast, prend en charge la fonction de départ rapide
Sécurité : Isolation de couche 2, contrôle flooding, spoofing d’adresse MAC, contrôle flooding d’adresses MAC, filtre d’adresse MAC, filtre DHCP, prévention des usurpations de passerelle ARP, prévention des usurpations d’adresse IP, attaque anti DOS, ACL (Access Control List) et protection CPU
Identification des ports : DHCP Option82, PPPoE+
Faible consommation d’énergie et confort acoustique
Caractéristiques matérielles | Taille : 440mm (L) × 88.1mm (H) × 245mm (P) Poids : 4.0kg Alimentation : DC : 220VAC / -48VDC |
Capacités système | Capacité du commutateur L2 : 32 Gbit/s, bi-directionel VLAN : 4K VLANs Nombre d’adresses MAC : 8K Groupes Multicast: 1024 Capacité VoIP : Jusqu’à 192 abonnés VoIP Capacité ADSL: Jusqu’à 128 abonnés ADSL Capacité VDSL: Jusqu’à 64 abonnés VDSL Capacité LAN: Jusqu’à 96 abonnés FE Capacité liaison montante EPON : Une interface liaison montante EPON Capacité liaison montante GE : Jusqu’à deux interfaces liaison montante GE |
Configuration étagère | Emplacement A : utilisé pour CSM6A/CMS6C seulement. Emplacement P : utilisé pour POW6A uniquement. Emplacements 1 à 4 : utilisés pour les modules d’interface utilisateur, y compris FXS6A et ASP6A Emplacement ventilateur : utilisé pour le plateau de ventilateur uniquement. |
Présentation des modules | CSM6A : Module de commande et de commutation du système. Fournit une liaison montante EPON CSM6C : Module de commande et de commutation du système. Fournit deux liaisons montantes GE POW6A : Module d’alimentation AC POW6B : Module d’alimentation DC FXS6A : module abonné POTS 48 ports, tous les ports prennent en charge l’inversion de la batterie et le Pulse metering, test de ligne intégré. ASP6A : module ADSL2+ 32 ports, avec séparateur intégré |
Utilisations | EPON FTTB DSL / LAN ONU En tant que MDU (Multi-Welling Unit), iAN B1202 interopère avec OLT via l’interface EPON pour fournir une variété d’interfaces pour permettre l’accès FTTN, FTTC et FTTB. OLT est situé dans le bureau central, et iAN B1202 est proche du site client pour permettre un accès plus haut débit et un service triple-play avec qualité de service garantie. Dispositif d’accès multiservice de classe opérateur En tant que mini MSAN, l’iAN B1202 fournit une interface haute vitesse de liaison montante GE pour interagir avec le cœur de réseau. Il offre un accès Internet haut débit, des applications IPTV et des jeux interactifs utilisant l’interface xDSL (ADSL/ADSL2/ADSL2+). Il offre également la voix sur IP en utilisant l’interface POTS. Passerelle d’accès aux médias de classe opérateur En tant que passerelle d’accès, iAN B1202 prend en charge le protocole H.248/MEGACO. Il peut fournir des services VoIP de base, supplémentaires et Centrex. |
Capacités de gestion | Genew Netman 4000 OMC-A North Bound Interface (NBI) Gestion de réseau SNMP Telnet EMS/NMS |
Caractéristiques matérielles | Taille : 440mm (L) × 88.1mm (H) × 245mm (P) Poids : 4.0kg Alimentation : DC : 220VAC / -48VDC |
Capacités système | Capacité du commutateur L2 : 32 Gbit/s, bi-directionel VLAN : 4K VLANs Nombre d’adresses MAC : 8K Groupes Multicast: 1024 Capacité VoIP : Jusqu’à 192 abonnés VoIP Capacité ADSL: Jusqu’à 128 abonnés ADSL Capacité VDSL: Jusqu’à 64 abonnés VDSL Capacité LAN: Jusqu’à 96 abonnés FE Capacité liaison montante EPON : Une interface liaison montante EPON Capacité liaison montante GE : Jusqu’à deux interfaces liaison montante GE |
Configuration étagère | Emplacement A : utilisé pour CSM6A/CMS6C seulement. Emplacement P : utilisé pour POW6A uniquement. Emplacements 1 à 4 : utilisés pour les modules d’interface utilisateur, y compris FXS6A et ASP6A Emplacement ventilateur : utilisé pour le plateau de ventilateur uniquement. |
Présentation des modules | CSM6A : Module de commande et de commutation du système. Fournit une liaison montante EPON CSM6C : Module de commande et de commutation du système. Fournit deux liaisons montantes GE POW6A : Module d’alimentation AC POW6B : Module d’alimentation DC FXS6A : module abonné POTS 48 ports, tous les ports prennent en charge l’inversion de la batterie et le Pulse metering, test de ligne intégré. ASP6A : module ADSL2+ 32 ports, avec séparateur intégré |
Utilisations | EPON FTTB DSL / LAN ONU En tant que MDU (Multi-Welling Unit), iAN B1202 interopère avec OLT via l’interface EPON pour fournir une variété d’interfaces pour permettre l’accès FTTN, FTTC et FTTB. OLT est situé dans le bureau central, et iAN B1202 est proche du site client pour permettre un accès plus haut débit et un service triple-play avec qualité de service garantie. Dispositif d’accès multiservice de classe opérateur En tant que mini MSAN, l’iAN B1202 fournit une interface haute vitesse de liaison montante GE pour interagir avec le cœur de réseau. Il offre un accès Internet haut débit, des applications IPTV et des jeux interactifs utilisant l’interface xDSL (ADSL/ADSL2/ADSL2+). Il offre également la voix sur IP en utilisant l’interface POTS. Passerelle d’accès aux médias de classe opérateur En tant que passerelle d’accès, iAN B1202 prend en charge le protocole H.248/MEGACO. Il peut fournir des services VoIP de base, supplémentaires et Centrex. |
Capacités de gestion | Genew Netman 4000 OMC-A North Bound Interface (NBI) Gestion de réseau SNMP Telnet EMS/NMS |
Modèles :
Modèle | La description |
ian b1205f | 14u; Super haute qualité - 13 emplacements; Soutien en cascade par TDM |
ian b1205e | 8U ; Haute densité – 10 emplacements – POTS, ADSL2/ADSL2+, VDSL2, SHDSL(EFM) |
ian b1205ve | 8U; Haute densité - 10 emplacements - GPON, SHDSL, VDSL2 avec vectoring et voix |
ian b1205v | 5U ; Densité Moyenne – 5 emplacements – GPON, combo VDSL2 |
ian b1205 | 5U ; Haute densité – 5 emplacements – POTS, ADSL2/ADSL2+, VDSL2, SHDSL(EFM |
ian b1202 | 2U ; Basse densité – 4 emplacements – POTS, ADSL/ADSL2/ADSL2+ |
