Aperçu:
Le plan de contrôle unifié Genew UnionCore (uCP) se compose d'éléments de réseau EPC et 5GC du plan de contrôle, ils sont MME, GW-C, AMF, SMF, NRF, NSSF, qu'ils sont tous basés sur la norme 3GPP et la norme ETSI NFV, chacun de ils peuvent être déployés uniquement en tant que VNF autonome ou déployés de manière convergente en tant que produit unifié mais représentant plusieurs responsabilités.
Genew UnionCore est conçu pour le haut débit mobile amélioré (eMBB), la communication massive de type machine (mMTC), les scénarios d'application de communication ultra fiable à faible latence (uRLLC), etc. ouverture des capacités et autres solutions de service représentatives en 4G et 5G.Genew UnionCore exploite les technologies NFV et Cloud pour simplifier le réseau des opérateurs et maximiser les ressources informatiques, et aide l'opérateur à établir une architecture de réseau central de bout en bout pour relever les défis commerciaux et techniques avec une solution simple, de haute qualité et à faible coût total de possession.
Architecture produit :

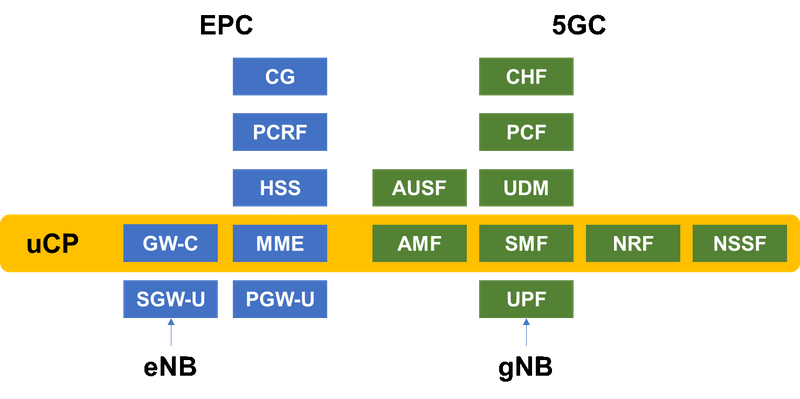

L'architecture système d'uCP est basée sur l'architecture standard ETSI NFV.Les principaux composants fonctionnels peuvent être déployés en tant que VNF sur l'infrastructure virtuelle et gérés par la plate-forme cloud.L'architecture système d'uCP est illustrée dans la figure ci-dessous :
Genew UnionCore uCP est développé sur la base de l'idée de convergence au niveau de l'atome, ce qui signifie que non seulement le système est désagrégé en différents modules, mais chaque module est un composant de fonction réseau virtualisé (VNFC) totalement autonome qui peut être déployé dans une machine virtuelle ou un conteneur. , mais aussi pour la signalisation 4G et 5G, sont traités dans le module Unified Mobility Management (MM) et le module Unified Session Management (SM).
Les fonctions du module sont décrites dans le tableau ci-dessous :
Module | Catégorie | La description |
RDB | Base de données mémoire | Le RDB stocke le contexte utilisateur avec les connexions, les paramètres et les états ou le Paramètres de la fonction réseau.Il est basé sur Redis DB, Redis DB est un base de données de mémoire open source avec des performances extraordinaires et fertiles les fonctions. |
OMU | Exploitation et maintenance | L'OMU est l'opération et l'unité de gestion, assure les opérations de maintenance de routine du FCAPS. |
SBI | Interface | Les accords SBI avec les interfaces basées sur les services, en particulier la couche HTTP2 avec charge fonction d'équilibrage. |
S1AP | Interface | Les offres S1AP avec l'interface entre MME et eNB. |
NGAP | Interface | Les offres NGAP avec l'interface entre l'AMF et le gNB. |
MM | Service | Les offres MM avec les messages EPS NAS et 5GS NAS et fonctionne également comme un équilibreur de charge pour ceux qui signalent. |
SPU-MM | Service | Le SPU-MM est l'unité de traitement des services de la MME et de l'AMF, elle assure les fonctions de rattachement/enregistrement, authentification, demande de service, transfert, mise à jour de la zone de suivi et pagination etc. |
N4 | Interface | Les offres N4 avec l'interface entre SMF et UPF. |
SM | Service | Le SM traite les messages EPS NAS SM et les messages 5GS NAS SM et effectue également comme équilibreur de charge pour ceux qui signalent. |
SPU-SM | Service | Le SPU-SM est le unité de traitement de service de GW-C et SMF, elle fournit des fonctions de session Gestion, contrôle des politiques, gestion QoS, gestion IP UE et sélection GW-C/UPF etc. |
SPU-NRF | Service | Le SPU-NRF est l'unité de traitement des services de la NRF, elle assure l'enregistrement et fonctions de découverte pour d'autres fonctions de réseau. |
SPU-NSSF | Service | Le SPU-NSSF est l'unité de traitement de service de NSSF, elle fournit la sélection de tranche de réseau fonction. |
UIP | Service | L'UIP est l'unité de traitement IP transmet la signalisation et les messages avec équilibrage de charge fonction. |
SME | Exploitation et maintenance | Le SME se compose des agents O&M des NE et un serveur Web pour fournir un navigateur et un serveur Architecture O&M, et elle inclut également une partie des fonctions de MANO comme NFVO et VNFM.Son nom est NuMax Cloud. |
Ainsi, lorsqu'un seul NE doit être déployé séparément, l'architecture ressemble à la figure ci-dessous :
Points forts:
Genew UnionCore, y compris uCP, est développé sur la base de l'idée de convergence au niveau de l'atome, ce qui signifie que non seulement le système est désagrégé en différents modules, mais chaque module est un composant de fonction réseau virtualisé (VNFC) totalement autonome qui peut être déployé dans une VM ou Les conteneurs, mais aussi pour la signalisation 4G et 5G, sont traités dans le module Unified Mobility Management (MM) et le module Unified Session Management (SM).
Cela améliore l'intégration du système car un seul utilisateur n'occupe qu'une seule ressource, quel que soit le type d'accès.Cela améliore également la qualité de service lors du basculement de l'utilisateur entre la 4G et la 5G, car toutes les opérations d'interfonctionnement entre MME et AMF deviennent des procédures internes.
Les produits Genew UnionCore, y compris uCP, sont tous basés sur l'architecture standard ETSI NFV, à l'intérieur de ces produits, il existe différents modules, tels que RDB car la base de données stocke le contexte et le statut des utilisateurs, SPU car l'unité de traitement des services traite des services spécifiques, y compris les processus d'interface pour traiter les différentes interfaces de chaque élément de réseau.Et cette conception sépare en fait la couche de données de la couche logique de service, la couche logique de service ne contient aucune donnée clé telle que le contexte de l'utilisateur, le statut de l'utilisateur et le contexte de l'interface, etc.
L'architecture sans état améliore la fiabilité du système, la défaillance d'une unité de traitement de service de la couche logique de service sera récupérée rapidement sans aucun impact sur le service, car les données clés sont stockées dans la couche de données, dans la RDB, et une autre unité de traitement de service normale récupérera les données de RDB pour continuer le service actuel.Cela facilite également la mise à l'échelle, la mise à l'échelle et la mise à niveau du système.
Genew UnionCore, y compris uCP, est basé sur l'architecture basée sur les services (SBA) définie dans 3GPP R15, prend en charge toutes les interfaces basées sur les services standard.L'architecture définit plusieurs composants de microservices pour les fonctions réseau (NF) et fournit un accès convergé et une gestion de la mobilité/session d'une manière ouverte, agile, flexible et extensible.
L'architecture ETSI NFV prend en charge le découplage à trois couches : couche logicielle, couche de virtualisation et couche matérielle.Les produits Genew UnionCore, y compris uCP, sont tous basés sur l'architecture standard ETSI NFV, ils peuvent fonctionner sur des systèmes d'exploitation cloud universels et des serveurs commerciaux prêts à l'emploi (COTS) et fournir aux opérateurs des solutions de réseau élastiques flexibles et économiques.Chaque application et chaque système d'exploitation s'exécutent sur des machines virtuelles (VM) indépendantes ou des applications s'exécutent sur des conteneurs indépendants.En partageant les ressources matérielles virtualisées, le Genew UnionCore optimise l'utilisation des ressources matérielles et réduit les types de matériel utilisés, ce qui permet aux opérateurs de réagir rapidement aux évolutions du marché.
Genew UnionCore avec sa solution MANO prend en charge l'expansion ou la contraction dynamique de diverses capacités en fonction de la charge du système, telles que le nombre d'utilisateurs simultanés et la capacité du processeur.Cela garantit une utilisation efficace des ressources et respecte le concept d'économie d'énergie et de réduction des émissions.
Genew UnionCore adopte l'architecture basée sur les services, il existe différents microservices comme les unités RDB/SPU/OMU/SBI à l'intérieur du système, et ils pourraient être déployés sur des machines virtuelles ou des conteneurs, pour atteindre les capacités de mise à l'échelle élastiques et la vitesse d'introduction de nouvelles fonctionnalités.
Les pratiques de mise en œuvre globales, reconnues comme Cloud Native, sont adoptées par Genew UnionCore pour profiter pleinement et de manière cohérente des possibilités du cloud pour prendre en charge les modèles commerciaux orientés cloud et satisfaire l'automatisation accrue nécessaire pour répondre à un paysage concurrentiel imprévisible.
Tous les produits Genew UnionCore, y compris uCP, partagent la même architecture logicielle système qui permet une gestion centralisée et un traitement distribué, facilitant le contrôle et la gestion des réseaux mobiles à grande capacité.Genew UnionCore prend en charge la solution 1+1 active/de secours ou N+1 multi-active et de secours, et prend en charge la solution de mise en commun du pool MME ou du pool AMF.En outre, Genew UnionCore dispose d'une capacité de traitement et d'une évolutivité puissantes, garantissant qu'il n'y a pas de point de défaillance unique, et prend en charge la redondance des composants et la reprise après sinistre.
Genew UnionCore fournit un ensemble complet d'API de gestion FCAPS pour une intégration facile avec le système O&M existant, fournit une opération de configuration basée sur MML pour permettre des opérations automatisées comme le patch/rollback, etc., et fournit une trace utilisateur de bout en bout dans tous les éléments du réseau et le défaut des journaux d'observation pour identifier précisément et rapidement les problèmes sur un réseau vivant.
Genew UnionCore est conçu et mis en œuvre avec l'intégrité et les performances de niveau opérateur pour répondre aux exigences croissantes de bande passante élevée et de densité de la 5G.Pour aider l'opérateur à économiser le TCO, en particulier à économiser chaque coût par bit de données sur le réseau vivant, Genew UnionCore exploite les technologies de pointe telles que OVS, DPDK, SR-IOV, l'accélération matérielle par FPGA pour atteindre un débit élevé, une vitesse de transcodage et une amélioration l'intégration de l'ensemble du système.
Tous les produits Genew UnionCore, y compris uCP, sont implémentés sur la base de la norme 3GPP, toutes les interfaces, procédures et paramètres de message sont strictement conçus selon la définition standard 3GPP.Cela permet grandement une interopérabilité fluide avec différents NE de divers fournisseurs, tels que l'interopérabilité avec RAN, le réseau central d'Ericsson, Nokia, Huawei, ZTE, etc., ce qui permet une expérience de déploiement très riche dans le réseau commercial.
Genew UnionCore fournit également un excellent support de personnalisation pour les opérateurs, ce qui signifie que dans le réseau vivant, les circonstances sont toujours beaucoup plus complexes que prévu, les opérateurs ont besoin d'une adaptation de l'API O&M et du fichier journal, ou d'une modification des interfaces ou des procédures, ou d'une solution créative distincte du 3GPP la norme.Par conséquent, la personnalisation est nécessaire pour fournir une solution parfaite et appropriée pour aider l'opérateur à améliorer son efficacité et ses revenus.
